格立特變頻器在數控機床的應用

一、概述

數控機床是數字控制機床的簡稱，是一種裝有程序控制系統的自動化機床。該控制系統能夠邏輯地處理具有控制編碼或其它符號 指令規定的程序，并將其譯碼，從而使機床動作并加工零件的控制單元，數控機床的操作和監控全部在數控單元中完成。

二、系統對控制的要求

1.完全滿足數控車床高生產率、高削切精度、高穩定性、高柔性要求

2.采用矢量控制模式，動態響應效果非常好，使電機主軸能高速穩定運行。

3.滿足復雜、不規則形狀零件的高深度和高強度削切要求，在0.5HZ~1HZ低頻狀況下，可以穩定保持150%的轉矩輸出。

4.加減速時間0.1秒，實現無銜接式正反轉運行。

5.抗干擾性強。

6.穩速精度高，低速時速度變化率小，運行平滑。

三、系統配置

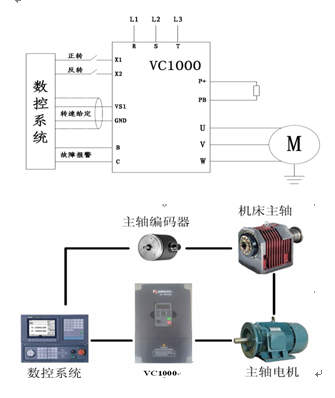

系統采用格立特VC1000系列變頻器，采用無速度電流矢量控制，具有低頻轉矩大、啟動快、操作簡單等優點。系統簡易配置如下：

四、方案及優點

1   低頻力矩大、輸出平穩，0.5HZ可以輸出180%額定轉矩；

2   變頻器可輸出400HZ，實現高速切削；

3   轉矩動態響應快、加減速時間快；

4  穩速精度高；

5  抗干擾能力強。
