格立特變頻器在恒壓供水方面的應用

一、概述

在供水系統中，恒壓供水是指通過檢測管網壓力，在供水網絡中用水量發生變化時，而控制出口壓力保持在設定值不變的控制方式。即管道內有一個壓力探測裝置，能夠知道當前管道內的水壓，并把當前的水壓值傳遞給控制裝置。當用水量變大的時候，水壓減小，控制裝置得到水壓在減小的信號，于是控制裝置會提高水泵的轉速來提升水壓。同樣當用水量減小的時候，控制裝置會降低水泵的轉速來減小水壓。這樣，就能基本保持水壓恒定。

二、系統對控制的要求

根據用水量的變化，利用VC2000變頻器內置PID功能進行自動恒壓供水控制，滿足節能降耗的要求。

三、系統配置

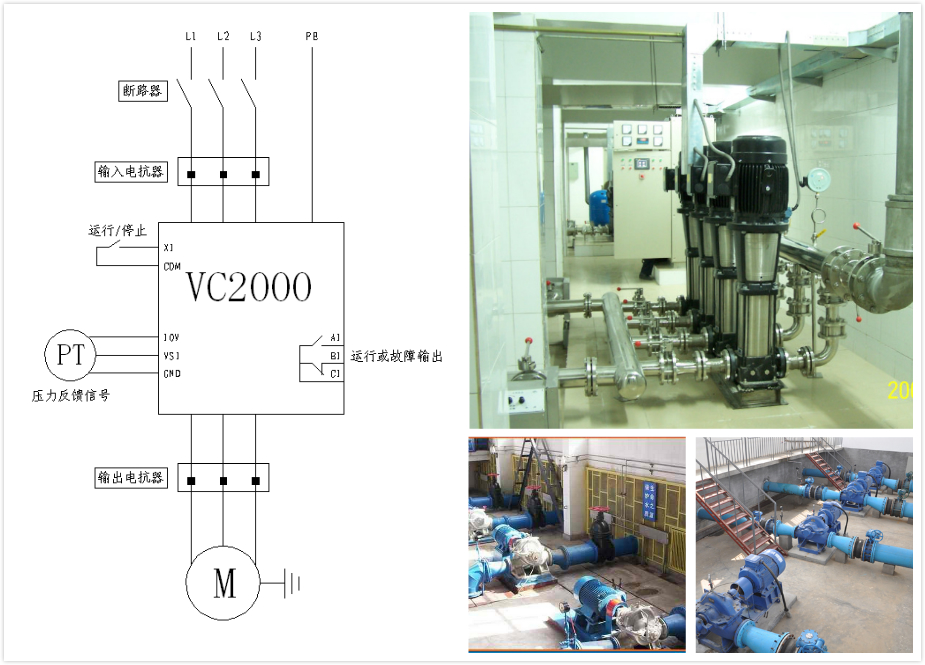

系統采用格立特VC2000系列P型變頻器，其簡易配置如下：

四、方案優點：

1.變頻器是水泵電機的控制設備，能按照水壓恒定需要將0～50Hz的頻率信號供給水泵電機，調整其轉速。

2.水壓由安裝在管網的干線上壓力傳感器檢測，將其轉化為電壓/電流反饋信號，變頻器根據PID設定值與反饋信號值進行自動控制調節，改變變頻器頻率輸出從而調節所控制水泵電機轉速，以保證管網壓力恒定要求。

3、系統運行效率高、節能效果好。

4、變頻器內置睡眠功能，供水泵房無需人員值班，節省了大量人力。
